پیکربندی برچسب Zebra

در Odoo، برچسب‌هایی که در فرمت فایل زبان برنامه‌نویسی Zebra (ZPL) چاپ می‌شوند، برای تناسب با برچسبی به اندازه چهار در شش اینچ طراحی شده‌اند. برای تغییر اندازه (یا فرمت‌دهی مجدد) متن برای تطبیق با اندازه‌های مختلف برچسب ZPL، به نمای برچسب ZPL بروید و کد ZPL را تغییر دهید.

هشدار

هنگام سفارشی‌سازی کد در Odoo، لطفاً توجه داشته باشید که ارتقاء پایگاه داده به نسخه‌های جدیدتر ممکن است کد سفارشی ZPL را خراب کند. مشتریان مسئول نگهداری کد سفارشی خود هستند.

به بخش‌های زیر برای توضیحات و مثال‌هایی از کد مربوط به سفارشی‌سازی‌های پرکاربرد برچسب‌های Zebra مراجعه کنید.

تنظیم حاشیه

متن از برچسب‌های استاندارد ZPL که در Odoo چاپ می‌شوند، زمانی که خط از پنجاه و پنج کاراکتر بیشتر باشد، بریده می‌شود. برای قرار دادن نام‌های طولانی محصول یا شماره دسته در یک خط، حاشیه را تنظیم کنید.

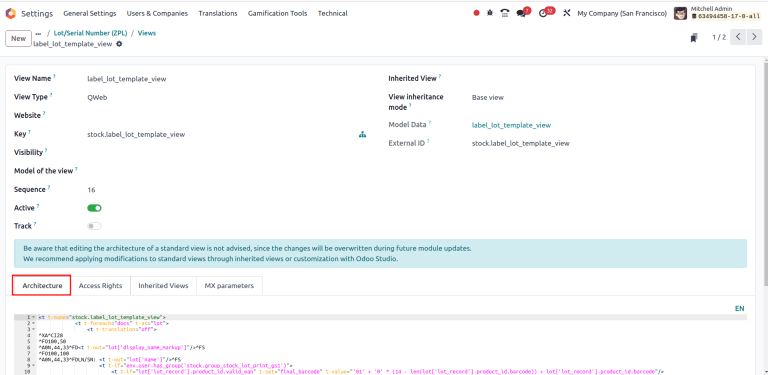

برای شروع، به کد ZPL برچسب در تب معماری بروید. در کد ZPL برچسب‌های محصول، به دنبال دستور ^FT باشید که مشخص می‌کند متن یا عنصر گرافیکی از کجا روی برچسب قرار گیرد. دو عدد بلافاصله پس از ^FT مختصات x و y را به صورت نقاط (مشابه پیکسل‌ها برای چاپگرها) از حاشیه چپ و بالا تعریف می‌کنند.

مهم

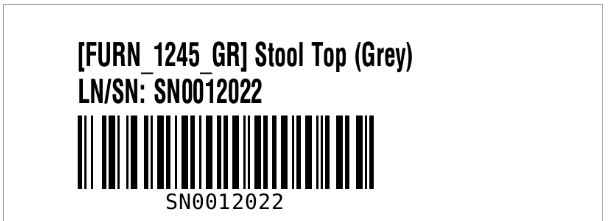

هنگام سفارشی‌سازی برچسب‌های شماره دسته/سریال، به جای ^FT به دنبال دستور ^FO باشید.

مثال

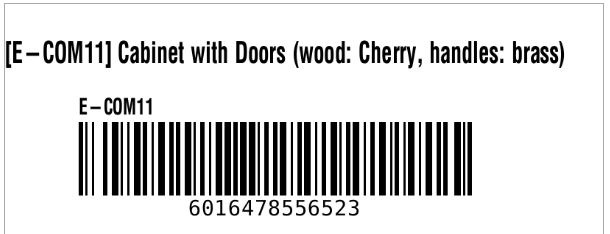

مثال زیر نشان می‌دهد که نام محصول با فرمت پیش‌فرض ZPL در Odoo بریده می‌شود. در تب ثابت، مختصات x موقعیت شروع برچسب از ^FT100,80 به ^FT0,80 تغییر داده می‌شود تا کل نام جا شود.

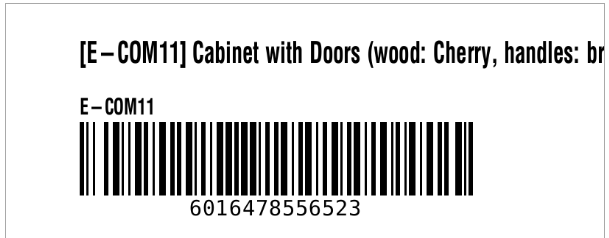

نمونه برچسب بارکد با نام محصول بریده شده.

کد:

^XA^CI28
^FT100,80^A0N,40,30^FD[E-COM11] Cabinet with Doors (wood: Cherry, handles: brass)^FS
...
^XZ

تغییر اندازه بارکد

برای تنظیم اندازه بارکد به مقیاس، ابتدا به کد ZPL برچسب در تب معماری بروید. به دنبال دستور ^FO بگردید (معمولاً در خط سوم)، که نقطه شروع حاشیه برای بارکد است.

دستور ^BY اندازه بارکد را تنظیم می‌کند و سه عدد را می‌پذیرد: عرض نوار، عرض نوارهای پهن نسبت به نوارهای باریک و ارتفاع نوار. به طور پیش‌فرض، کد ZPL در Odoo از ^BY3 استفاده می‌کند، که عرض نوار را به سه نقطه تنظیم می‌کند، اندازه‌ای معمول که برای اسکنرهای بارکد به راحتی قابل خواندن است.

مثال

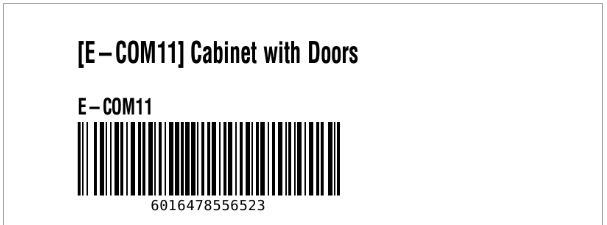

برای کوچک کردن بارکد به مقیاس، ^BY3 به ^BY2 کاهش می‌یابد.

نمونه برچسب بارکد.

کد:

^XA^CI28
...
^FO100,160^BY3
...
^XZ

چرخاندن عناصر

برای چرخاندن عناصر در ZPL، ابتدا به کد ZPL برچسب در تب معماری بروید.

اولین پارامتر دستور ^BC (اطلاعاتی که بر رفتار دستور تأثیر می‌گذارد) چرخش یک آیتم را تعریف می‌کند، که می‌تواند باشد:

  • N: نمایش به صورت عادی

  • R: چرخاندن 90 درجه

  • I: چرخاندن 180 درجه

  • B: چرخاندن 270 درجه

مثال

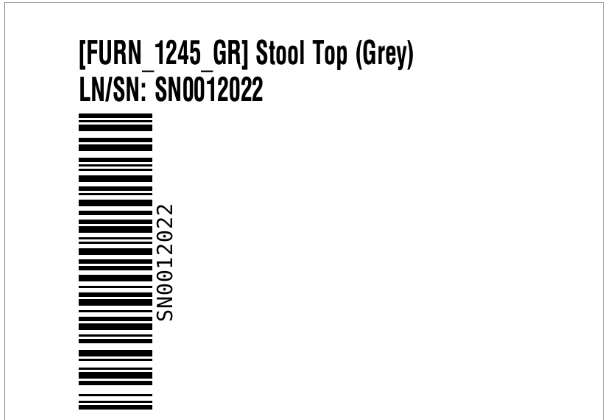

برای چرخاندن بارکد، ^BCN به ^BCB تغییر می‌کند.

نمونه برچسب بارکد.

کد:

^XA^CI28
...
^BCN,100,Y,N,N
...
^XZ
